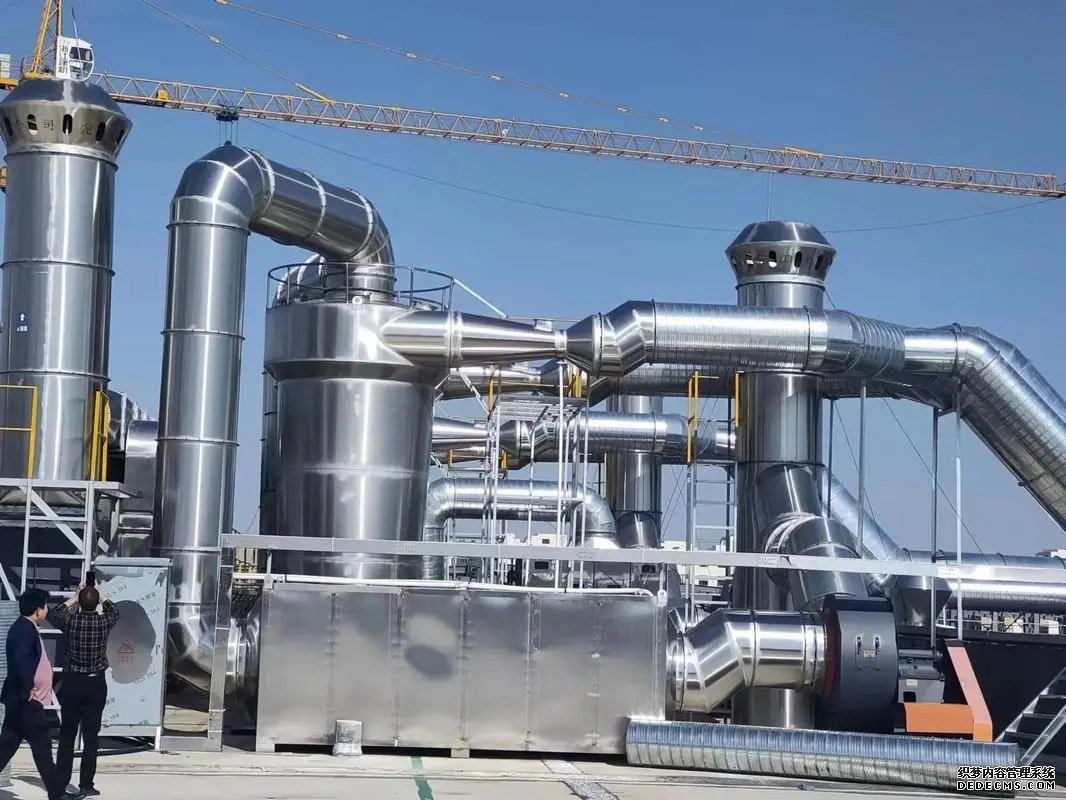

有機廢氣處理設備系統的設計及裝置強度的工作原理



 一、引言

在當今工業生產快速發展的背景下，有機廢氣處理設備的排放對環境和人類健康構成了嚴重威脅。因此，設計高效可靠的有機廢氣處理設備系統至關重要。本文將深入探討有機廢氣處理設備系統的設計要點以及裝置強度的工作原理。



 二、有機廢氣處理設備系統設計的考慮因素

1. 廢氣***性分析

     成分分析：了解廢氣中含有的有機物種類，如苯類、醇類、酮類等，不同成分需要不同的處理方法。例如，對于高濃度的苯系物廢氣，可能需要采用吸附濃縮+燃燒的組合工藝。

     濃度和流量：準確測量廢氣的初始濃度和流量變化，這對于選擇合適的處理設備尺寸和運行參數至關重要。比如，低濃度***風量的廢氣可能適合采用蓄熱式燃燒（RTO）或催化燃燒（CO）技術，而高濃度小風量的廢氣則可能***先考慮吸附法。

2. 處理目標確定

     排放標準：根據***家和地方的相關環保法規，明確廢氣處理后應達到的排放標準。例如，某些地區要求揮發性有機物（VOCs）的排放濃度低于80mg/m³。

     回收利用：如果廢氣中的有機物具有回收價值，如溶劑類物質，可以設計相應的回收流程，實現資源的再利用。

3. 工藝流程選擇

     物理法：包括吸附、冷凝等。吸附法常用的吸附劑有活性炭、分子篩等，通過吸附劑表面的孔隙結構捕捉廢氣中的有機物。冷凝法則是利用低溫使有機物凝結分離。

     化學法：如氧化、還原等。光催化氧化利用紫外線激發催化劑產生強氧化性的自由基，分解有機物。

     生物法：利用微生物的代謝作用將有機物轉化為無害物質，適用于處理低濃度、可生化性***的廢氣。

4. 設備布局與選型

     設備布局：要考慮場地空間、氣流走向等因素，確保廢氣能夠順暢地通過各個處理單元。例如，預處理設備應位于前端，去除顆粒物和雜質，保護后續的核心處理設備。

     設備選型：根據工藝流程和處理規模，選擇合適的風機、泵、換熱器等輔助設備。風機的風量和壓力要滿足整個系統的阻力要求。

 三、有機廢氣處理設備裝置強度的重要性

1. 承受內部壓力

     在廢氣處理過程中，一些設備內部可能會產生正壓或負壓。例如，吸附塔在進行吸附和解吸操作時，內部壓力會發生變化。裝置必須具備足夠的強度來承受這些壓力，防止泄漏和變形。

     以高壓冷凝器為例，為了提高冷凝效率，需要在較高的壓力下運行，這就要求其外殼和連接部件有足夠的強度，以保證安全運行。

2. 抵抗外部環境影響

     安裝在戶外的處理設備要經受各種自然條件的考驗，如風載、雪載、地震載荷等。例如，***型的RTO裝置通常較高，需要考慮風力對其穩定性的影響，基礎設計和結構強度要滿足相應的抗震和抗風要求。

3. 保證長期穩定運行

     有機廢氣處理設備一般需要連續運行數年甚至更長時間。裝置強度不足會導致疲勞損壞，增加維修成本和停機時間。例如，頻繁的壓力波動會使設備的焊縫處出現裂紋，***終導致泄漏。



 四、裝置強度的工作原理

1. 材料力學原理

     根據材料的屈服強度、抗拉強度等力學性能指標，合理選擇制造設備的材料。例如，對于承受高壓的容器，常選用高強度合金鋼，其具有較高的屈服極限，能夠在規定的工作壓力下保持彈性變形，不會發生塑性變形。

     應力應變關系用于計算設備在不同工況下的應力分布。通過有限元分析等方法，可以模擬設備內部的應力集中區域，***化結構設計，降低***應力值，使其低于材料的許用應力。

2. 結構力學原理

     梁、柱、殼等基本結構的受力分析是設計的基礎。例如，吸附塔的筒體可以看作是一個薄壁圓筒，按照薄壁容器的理論計算其環向應力和軸向應力，從而確定壁厚。

     節點連接處的強度設計也很關鍵。焊接接頭、螺栓連接等部位的強度往往決定了整個結構的可靠性。合理的焊接工藝和螺栓規格選擇能夠保證節點處的強度不低于母材。

3. 穩定性原理

     對于細長的構件，如煙囪、塔架等，要考慮失穩問題。歐拉公式給出了臨界壓力與構件長度、截面慣性矩等參數的關系。通過增加支撐、改變截面形狀等方式可以提高構件的穩定性，防止屈曲破壞。



綜上所述，有機廢氣處理設備系統的設計是一個綜合考慮多種因素的過程，而裝置強度的保障則是基于材料力學、結構力學等相關原理，兩者相輔相成，共同確保有機廢氣處理設備的高效、穩定和安全運行。
